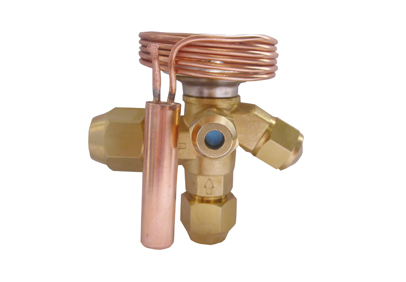

SM(E)系列热力膨胀阀
SM(E)系列是新一代可换阀芯的热力膨胀阀，它是制冷空调系统中一个重要部件，安装于储液器与蒸发器之间，使高温高压液态制冷通过节流成为低压湿蒸汽，由于低压湿蒸汽的蒸发吸热使制冷系统达到降温目的。
918博天堂- 技术参数
- 配件及其他相关产品
- 资料下载
特点
- 过热度调节稳定, 可提供MOP功能
- 不锈钢波纹膜片, 可更换阀芯
- 阀进口装有过滤器
- 适用R22、R134a、R407c、R404A/R507
- 安全工作压力3.0MPa
- 温包最高温度75℃
概述
SM(E)系列是新一代可换阀芯的热力膨胀阀，它是制冷空调系统中一个重要部件，安装于储液器与蒸发器之间，使高温高压液态制冷通过节流成为低压湿蒸汽，由于低压湿蒸汽的蒸发吸热使制冷系统达到降温目的。
SM(E)系列热力膨胀阀，采用多种充注形式，能满足空调、冷藏柜、冰箱、除湿机等各种系统需求。
过热度调节
旋下密封螺帽，旋转调节杆，顺时针旋转过热度增加(关小)，逆时针旋转过热度减小（开大），每旋90°(1/4圈)，过热度增加或减少大约为1K，（每旋转一圈过热度增加或减小大约4K），每次旋转90°(1/4圈)，后应让机组运行20分钟观察系统是否符合设定工况再作第二次调整。
安装使用
可以任何位置安装，但必须靠近分配器或蒸发器进口处。
系统中制冷剂的流动方向与阀体上箭头指向方向一致。
感温包的安装应保证感温包充分感受蒸发器出口温度，外平衡管安装在感温包附近，并从回气管顶部引出。

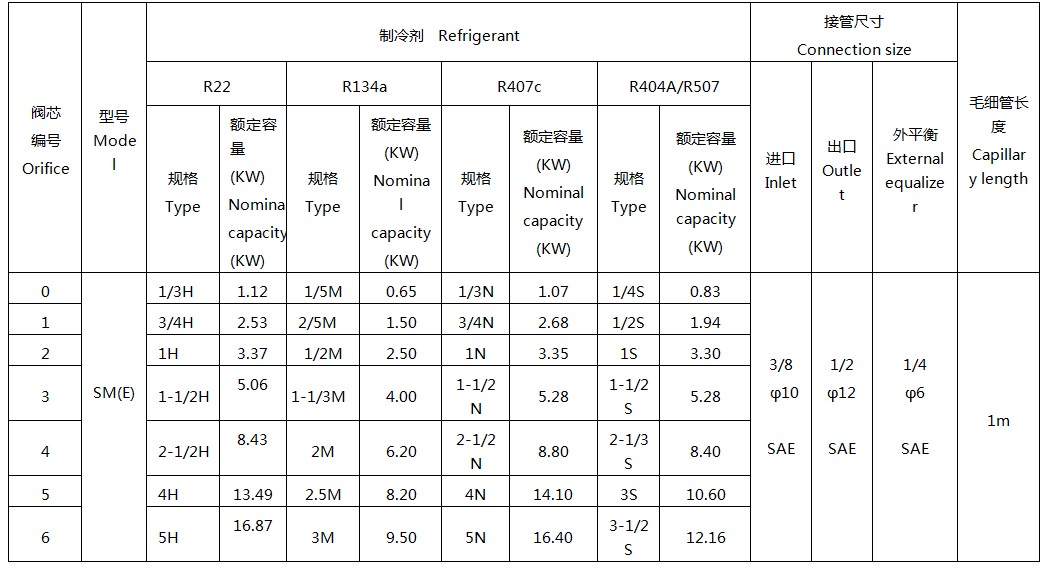

选型表格

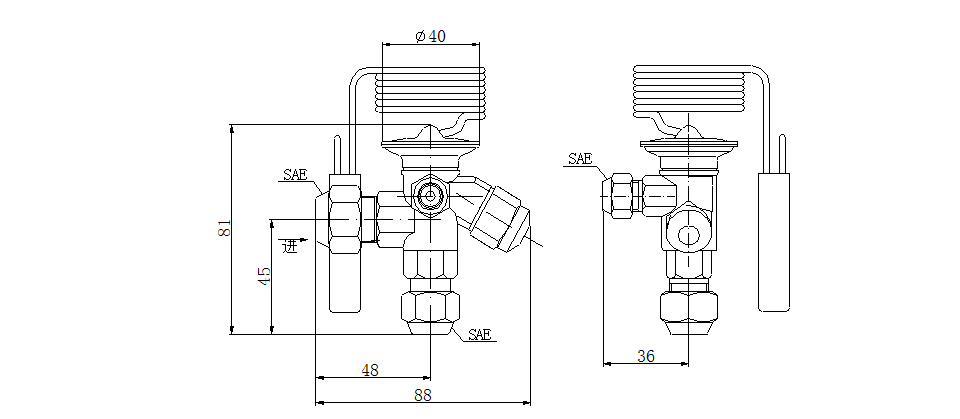

外形尺寸
注:名义制冷量是基于蒸发温度te=4.4℃，冷凝温度tc=40℃,阀前制冷剂温度为t1=38℃。
注：如需焊管结构，请与本公司洽谈。
