特点
- 电磁阀可分为直动式和先导式（伺服式）结构。
- 可提供常闭型（NC）和常开型（NO）。
- 有多种交流电压和直流电压线圈供选择。
- 先导式（主阀口≥5mm）工作压差范围：
- 交流：0.05-21bar
- 直流：0.05-17bar
- 直动式(阀口≤3mm)工作压差范围：
- 交流：0-21bar
直流：0-17bar
- 最高工作压力：30bar。
-使用工质温度为：-25℃～105℃。
- FDF25M以上电磁阀也可提供法兰安装型式。
- 可提供UL/CUL认证。
概述
FDF型电磁阀用于氟化物液体管路、吸气管路、热蒸汽管路，能广泛适用于冷藏、冷冻、空调装置。
工作原理
FDF-B型系列为直接动作式电磁阀。
常闭型（NC）电磁阀工作原理：当线圈通电后，线圈产生磁场，阀芯被磁场力吸起，阀打开。当线圈断电时， 磁场消失，阀芯在自重和复位弹簧力的作用下降下，阀关闭。
FDF-M型系列为伺服式电磁阀。
常闭型（NC）工作原理：当线圈通电时，产生磁场吸起导阀的阀芯，打开导阀阀门，导阀相通，在阀的主阀膜 片上下形成压差，推动主阀被打开。当主阀开启后，由于介质流体流动，主阀的膜片将保持打开。当线圈断电时， 阀芯由于自重和弹簧力的作用关闭导阀，介质通过节流孔进入膜片上部，膜片上下的压力平衡，从而主阀膜片下 降，关闭主阀。
常开型（NO）电磁阀工作原理：与常闭型相反。

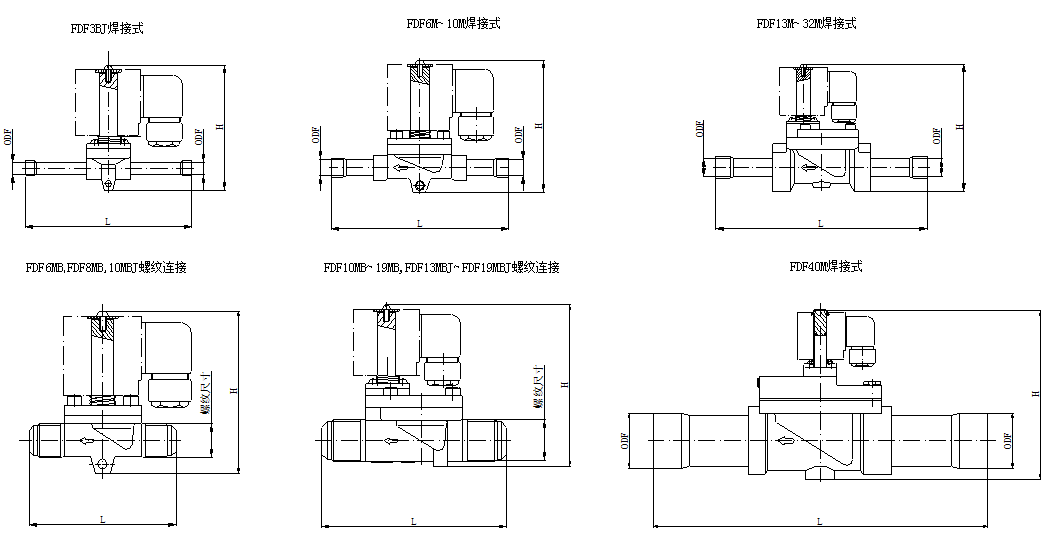

型号与参数
注：型号后面带“E”表示手动杆，带“F”表示方法兰，带“A”表示腰法兰，带“J”表示改进型，带“B”表示螺纹连接，带“K”表示常开电磁阀。
注：如需其它工作特性和规格产品，请与本公司接洽联系。
Kv值为阀通过ρ=1000kg/m3, 前后1bar的压降时的水流量。

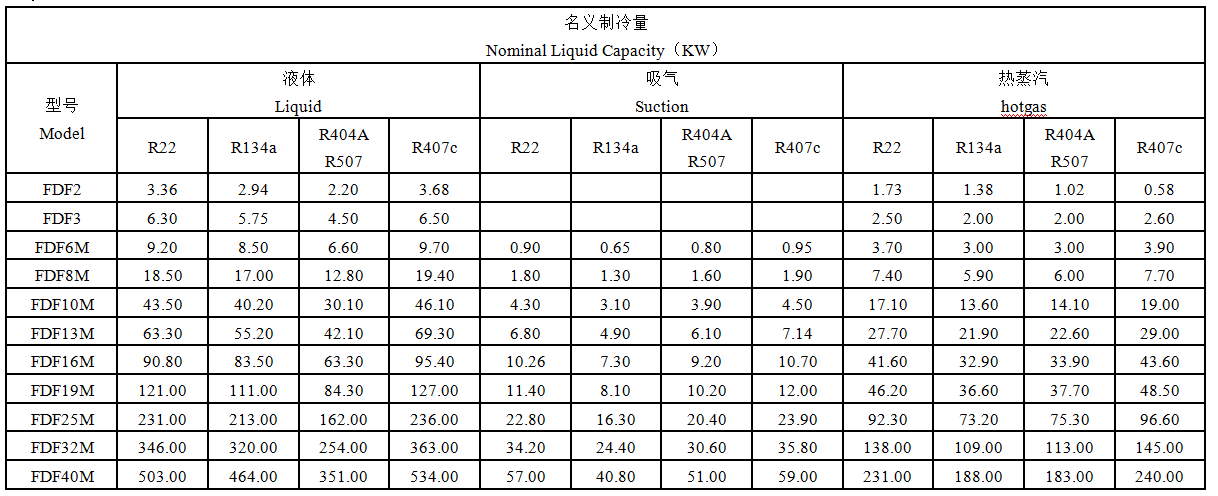

名义制冷量KW
液体和吸气名义制冷量为：
蒸发温度 te=-4.4℃
阀前液体温度 t1=+38℃
经过电磁阀压力降 R134a ΔP=0.15bar R22、R404A、R507、R407c、R410A ΔP=0.21bar
热气名义制冷量工况条件为：
冷凝温度 tc=+40℃
经过阀门压力降 ΔP=0.8bar
热蒸汽温度 th=+65℃
液体制冷剂过冷度 Δtsub=4K
安装
电磁阀应该垂直安装在水平管道上，介质流动的方向应与电磁阀所示的箭头方向一致。
线圈工作输入电压必须与线圈上标明额定电压一致。决不允许在电磁线圈通电时从阀上拆下来，以防烧坏线圈。
电磁阀焊管在与系统管道焊接时，必须注意以下几点：
从阀上拆下电磁线圈，用湿布或湿棉纱包在阀体上保护阀体，以防在焊接时温度过高烧坏阀内零件。
焊接时请注意焊枪火焰方向。
最好选用高银焊条焊接。
带手动杆的电磁阀，必须先旋转手动杆使阀开启，然后做系统气密性试验，以免损坏膜片。
型号和参数
