概述
- CBX型旁通阀用于不具备能量卸载机构的制冷压缩机组实现系统能量调节。
- CBX型旁通阀是一种阀门利用出口压力变化来改变流量的机械式膨胀阀，保持稳定的蒸发温度。
- CBX型旁通阀可防止制冷压缩机组的吸气压力不低于其最低极限值。
- 具有ODF铜管接口的焊接。
- 适用介质：各种HFC和HCFC。
- 安全工作压力为45bar。
功能介绍
CBX型旁通阀主要功能是当阀的出口压力发生变化时，阀门会自动调节性的关闭或开启， 保持出口压力恒定在设定值上，且不受进口压力大小（一定范围）的影响。
CBX型旁通阀作为定压式自动膨胀阀的功能
如果此旁通阀的进口接至冷凝压力，阀的出口接至蒸发器的入口,即通常热力膨胀阀的安装位置，在这样的安装调整情况下，在未开机时，由于蒸发压力较高，此时该旁通阀呈关闭状态，当开机后，随着压缩机的运行，蒸发压力渐渐减小，当减小到低于调定值后，此旁通阀自动开启，制冷剂流体通过阀门的节流作用进入蒸发器，在蒸发器吸热后，蒸发压力升高会使阀门趋于关闭，此时由于压缩机的运行至使蒸发压力又被降低，阀门呈开启形态，在整个运行过程中，阀门处于动态平衡，保持蒸发压力在调定值左右。其蒸发压力波动的幅度与阀门的容量有关，不受冷凝压力（或环境温度）变化的影晌，蒸发压力稳定。
型号与参数Technical data

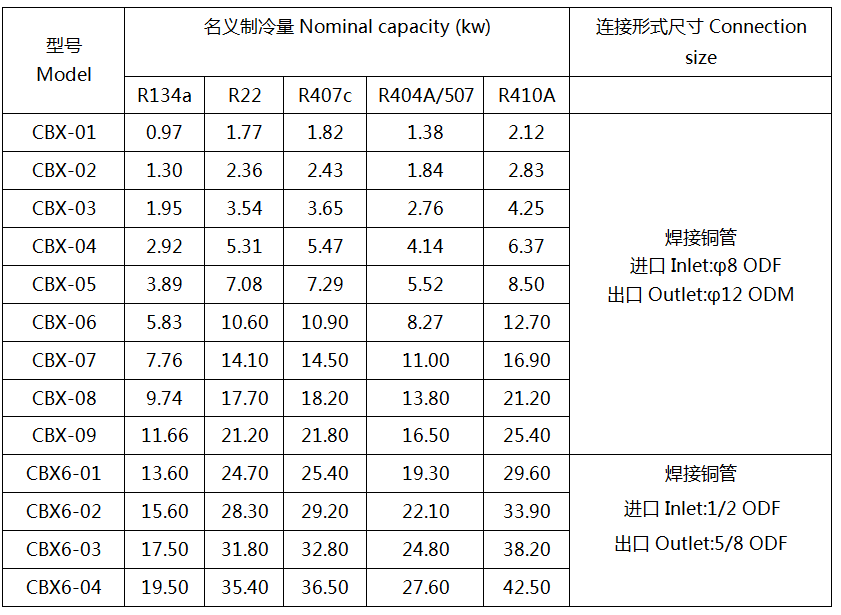

名义制冷量基于：蒸发温度为Te=3℃；冷凝温度为Tc=38℃， 进入阀门液态制冷剂TL=37℃；过冷度Tsub=1K.
CBX型旁通阀作为能量调节阀的功能
如果我们把此旁通阀的进口接至排气端，阀的出口接至蒸发器的出口端或者压缩机的进口端（相当于吸气压力端），在这样的安装调整情况下，当蒸发器负荷较大时，也就是需要压缩机的能量较大时，则此旁通阀处于关闭状态。在运行一段时间后，蒸发器的负荷减少，即不需要压缩机较大的能量，由于此时膨胀阀已渐渐关小，此时的蒸发压力也渐渐变小，当变小到低于调定值后，此旁通阀自动开启，把一部分压缩机的排气压力短路至蒸发器的出口或压缩机的进口。实际上这样也达到了能量调节的目的。
CBX型旁通阀作为节能的功能
上述能量调节过程中，在机组运行至蒸发器负荷减小后，其低于4bar 的蒸发压力由于旁通阀作用提高至4bar ，使过大的吸排气的压力差减小，从而也减轻了压缩机的负荷，达到节能的效果，并可保护蒸发压力不至于过低。

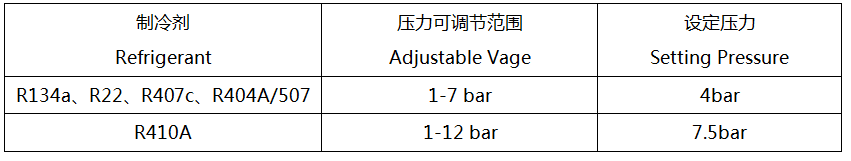

压力调节范围与设定压力
安装建议
将热气旁通回流至蒸发器进口，以提高蒸发器出口过热度，增大供液量，降低吸气温度。
或者加装喷液调节阀，节流降压一部分制冷剂液体进入吸气管中蒸发吸热，使排气温度下降。
出厂时按图示接管连接的形式尺寸和压力设定值交货。
将热气旁通回流至蒸发器进口，以提高蒸发器出口过热度，增大供液量，降低吸气温度。
订货须知
出厂时按图示接管连接的形式尺寸和压力设定值交货。
将热气旁通回流至蒸发器进口，以提高蒸发器出口过热度，增大供液量，降低吸气温度。

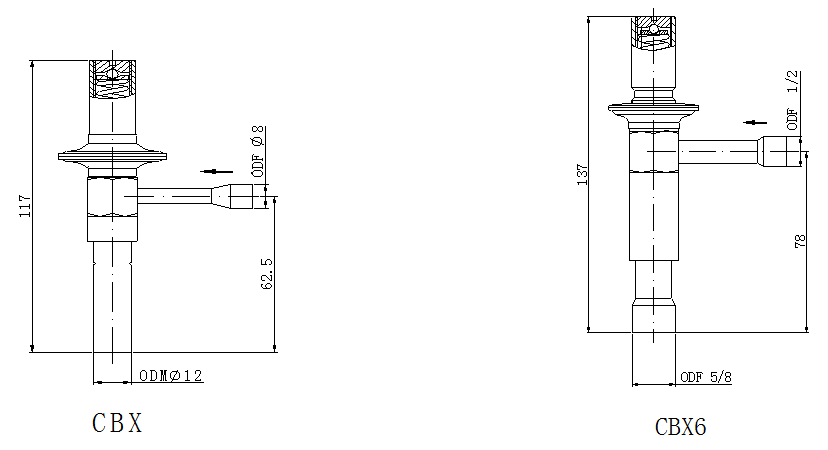

外形尺寸
